电磁溢流阀的工作原理是怎样的?

发布日期:2022-09-08 作者: 点击:

电磁溢流阀由电磁换向阀与先导式溢流阀组合而成,它具有溢流阀的全部功能。还可以通过电磁阀的通断电控制,实现液压系统的卸荷或多级压力控制。下面就让电磁阀经销商塞纳瑞小编和大家讲讲工作原理。


电磁溢流阀的工作原理如图所示,(a)为二位二通常升闭式(二位四通堵了两个油口而成)电磁阀与二节同心先导式溢流阀组成的电磁溢流阀结构原理。电磁阀安装在先导调压阀的阀盖上。P、T分别为主阀的进、出油口,X为遥控口。P1、T1、A1和B1为电磁阀的四个油口,P1接先导式溢流阀的主阀弹簧腔,T1接先导调压阀的弹簧腔,A1和B1封闭。当电磁铁b未通电时,工作原理同上述普通溢流阀,此时系统在主溢流阀的调压值p下工作;(b),当电磁铁b通电时,主阀芯通过电磁阀油口连通回油箱,系统卸荷。


溢流阀结构


如果将二位二通常闭式电磁阀改为常开式电磁阀,往往只需将阀芯换过头便成。此时电磁铁b未通电时,系统卸荷;通电时,系统升压。

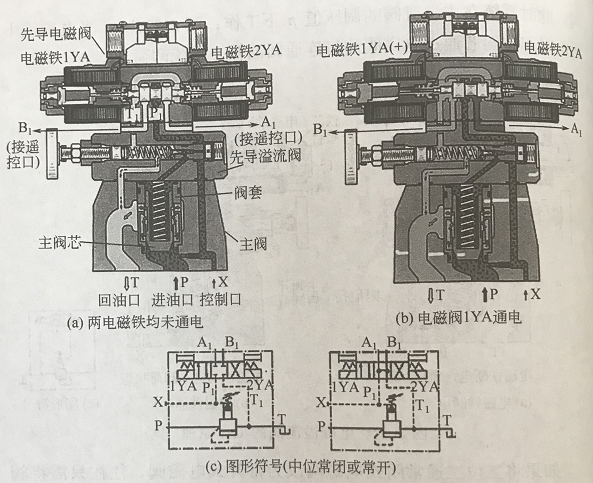

用三位四通电磁阀组成的电磁溢流阀结构原理如图所示,三位四通电磁阀安装在先导式溢流阀的阀盖上。P1、T1、A1和B1为电磁阀的四个油口,P1接先导式溢流阀的主阀腔,T1接导阀的弹簧腔,A1和B1分别接另外的多级先导调压阀,进行多级压力控制。


溢流阀结构


(a)先导电磁阀为O型时,当两电磁铁1YA与2YA均未通电时,各油口关闭,从溢流阀进油口P经阻尼孔a、主阀弹簧腔、流道P1流来的压力油进入先导调压阀的前腔,由于P1和T1口封闭,故压力油不能经过电磁阀而被堵住,此时系统在主溢流阀的调压值p下工作;当电磁阀1YA通电或电磁阀2YA通电时,A1、B1可外接调压阀进行多级压力控制。
